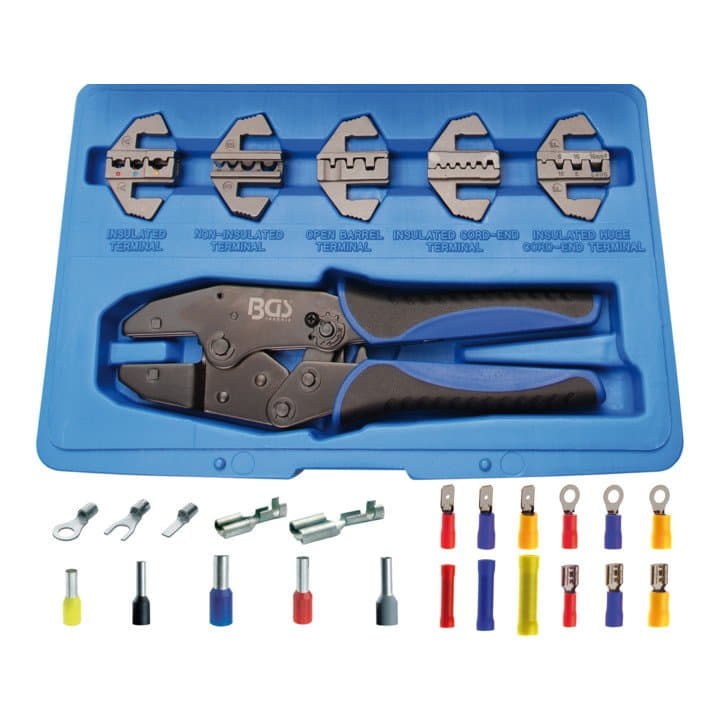

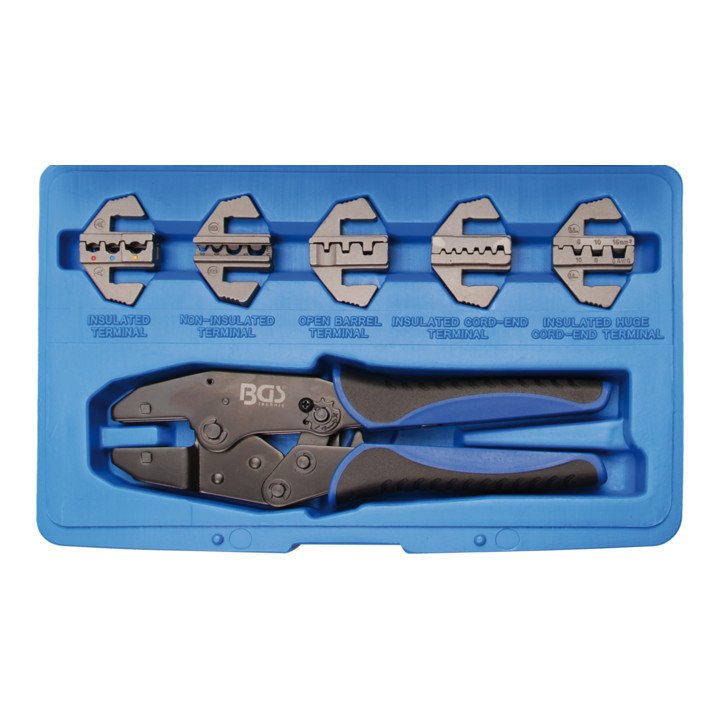

• Presszangenset mit Ratschenautomatik, nachstellbarer Sperrvorrichtung und Druckpunktentriegelung
• In schlag- und säureresistentem Koffer
• Komplett mit fünf auswechselbaren Pressprofileinsätzen für:
  • geschlossene, nicht isolierte Kabelschuhe
  • isolierte Kabelschuhe
  • offene, nicht isolierte Kabelschuhe
  • kleine, isolierte Aderendhülsen
  • große, isolierte Aderendhülsen

Professionelles Ratschen-Crimp-Werkzeug für die meisten Typen von mechanischen, elektrischen und elektronischen Verbindern

Ein Basisrahmen (No. 8140) kombinierbar mit allen Modul-Einsätzen

Abmessungen: L 234 x H 64 x B 24 mm

Modul-Einsätze ohne Werkzeug wechselbar

Für nicht isolierte Kontakte mit geschlossener Crimphülse (W-Pressung) bis 16 mm² / AWG 6 und Rohrkabelschuhe bis 10 mm² / AWG 6

Leichte Handhabung

Entriegelbare Zwangssperre

Handsympathisch geformte Griffe

GEDORE Sonderstahl, brüniert

Anwendungsbereich: 1: 0,1-0,35 mm² / 26-22 AWG 2: 0,5-1,0 mm² / 20-18 AWG 3: 1,5-2,5 mm² / 16-14 AWG 4: 4,0-6,0 mm² / 12-10 AWG 5: 10,0-16.0 mm² / 8-6 AWG

Ratschenmechanismus entwickelt für gleichbleibende und zuverlässige Crimpverbindungen von unisolierten Rohrkabelschuhen mit Leitern, und zur Sicherstellung vollendeter Crimpzyklen und Zwangssperre

Asymmetrische Presseinsätze für optimale Termination

Die Presseinsätze markieren den Verbinder, so dass sie auf korrekte Benutzung des Werkzeugs überprüft werden können

Lange Handgriffe ermöglichen den beidhändigen Gebrauch und mühelosen Crimpvorgang

Ratschenmechanismus entwickelt für gleichbleibende und zuverlässige Crimpverbindungen von unisolierten Rohrkabelschuhen mit Leitern, und zur Sicherstellung vollendeter Crimpzyklen und Zwangssperre

Asymmetrische Presseinsätze für optimale Termination

Die Presseinsätze markieren den Verbinder, so dass sie auf korrekte Benutzung des Werkzeugs überprüft werden können

Lange Handgriffe ermöglichen den beidhändigen Gebrauch und mühelosen Crimpvorgang

Für nicht isolierte Kontakte mit offener Crimphülse, wie Flachstecker F2,8 F4,8 F6,3 und F9,5

Leichte Handhabung

Entriegelbare Zwangssperre

Handsympathisch geformte Griffe

GEDORE Sonderstahl, brüniert

Anwendungsbereich: 1: 0,25-0,5 mm² / 24-20 AWG 2: 0,5-1,0 mm² / 20-18 AWG 3: 4,0-6,0 mm² / 12-10 AWG 4: 1,5-2,5 mm² / 16-14 AWG

Deutliche Reduzierung der Handkraft verglichen mit anderen Crimpwerkzeugen durch einzigartigen Mechanismus

Flexibel und leicht

Für Rechts- oder Linkshänder verwendbar

Zwangssperre zur Sicherstellung der Vollendung des Crimpvorgangs

Entriegelungsmechanismus zur Beseitigung von Fehlcrimpungen und Blockaden

Präzise Exzentereinstellung für gleichbleibende Crimpqualität und Kalibrierfunktion

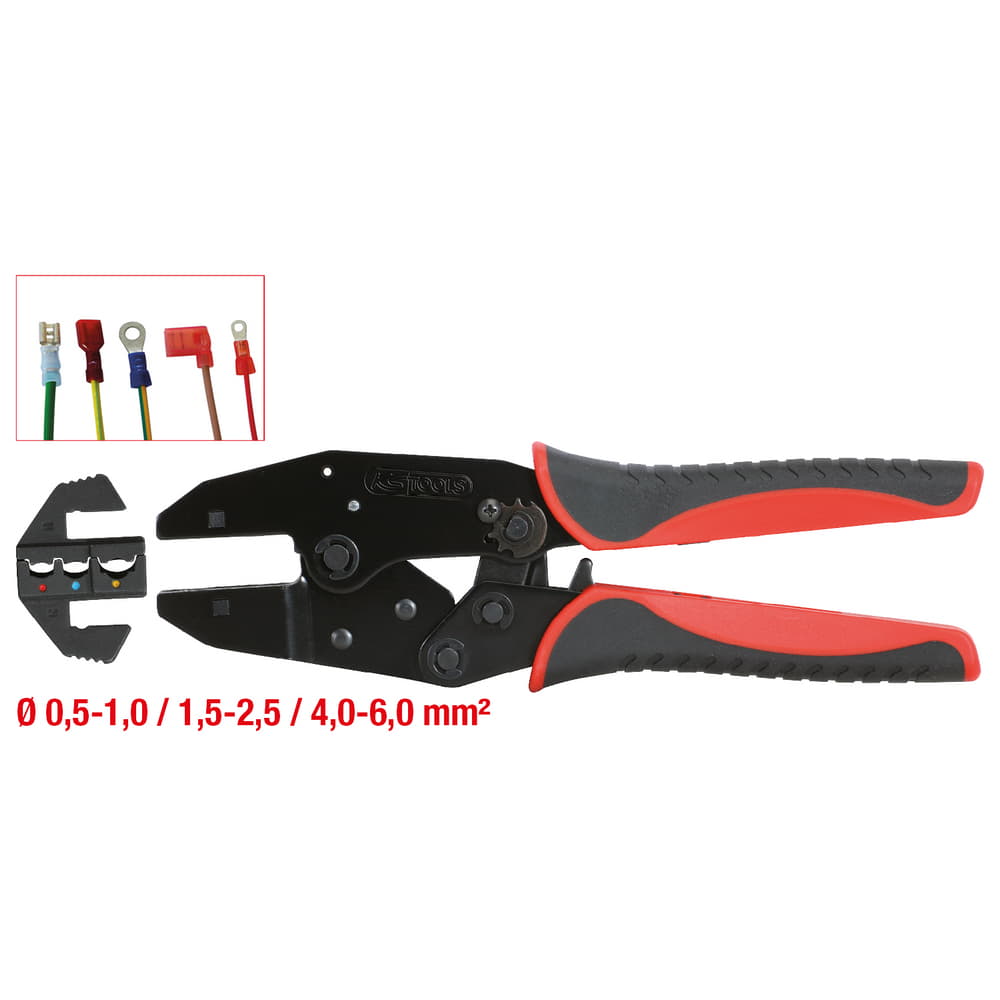

Anwendungsbereich: 1: 0,5-1,0 mm² / 20-18 AWG 2: 1,5-2,5 mm² / 16-14 AWG 3: 4,0-6,0 mm² / 12-10 AWG

• Anwendung: unisolierte, offene Steckverbinder (6,3 mm Steckerbreite)
• Kapazität Quadratmillimeter: 0,5 — 2,5mm²
• Anzahl der Nester: 3
• AWG: 20 — 13

• Anwendung: isolierte Kabelschuhe + Kabelverbinderunisolierte, offene Steckverbinder (6,3 mm Steckerbreite)
• Kapazität Quadratmillimeter: 0,5 — 6,0mm²
• Anzahl der Nester: 3
• AWG: 20 — 10

• Gehäuse: Kunststoff
• Anwendung: UTP- und STP-Kabel, LSA-Plus und baugleich
• Kapazität (Durchmesser): Ø 0,4 – 0,8mm

• Anwendung: unisolierte, offene Steckverbinder (2,8 + 4,8 mm Steckerbreite)
• Kapazität Quadratmillimeter: 0,1 — 2,5mm²
• Anzahl der Nester: 4
• AWG: 27 — 13

• Anwendung: unisolierte, offene Steckverbinder (4,8 + 6,3 mm Steckerbreite)
• Kapazität Quadratmillimeter: 0,5 — 6mm²
• Anzahl der Nester: 3
• AWG: 20 — 10

• Anwendung: isolierte Kabelschuhe, Steckverbinder + Stoßverbinder
• Kapazität Quadratmillimeter: 0,5 — 6mm²
• Anzahl der Nester: 3
• AWG: 20 — 10

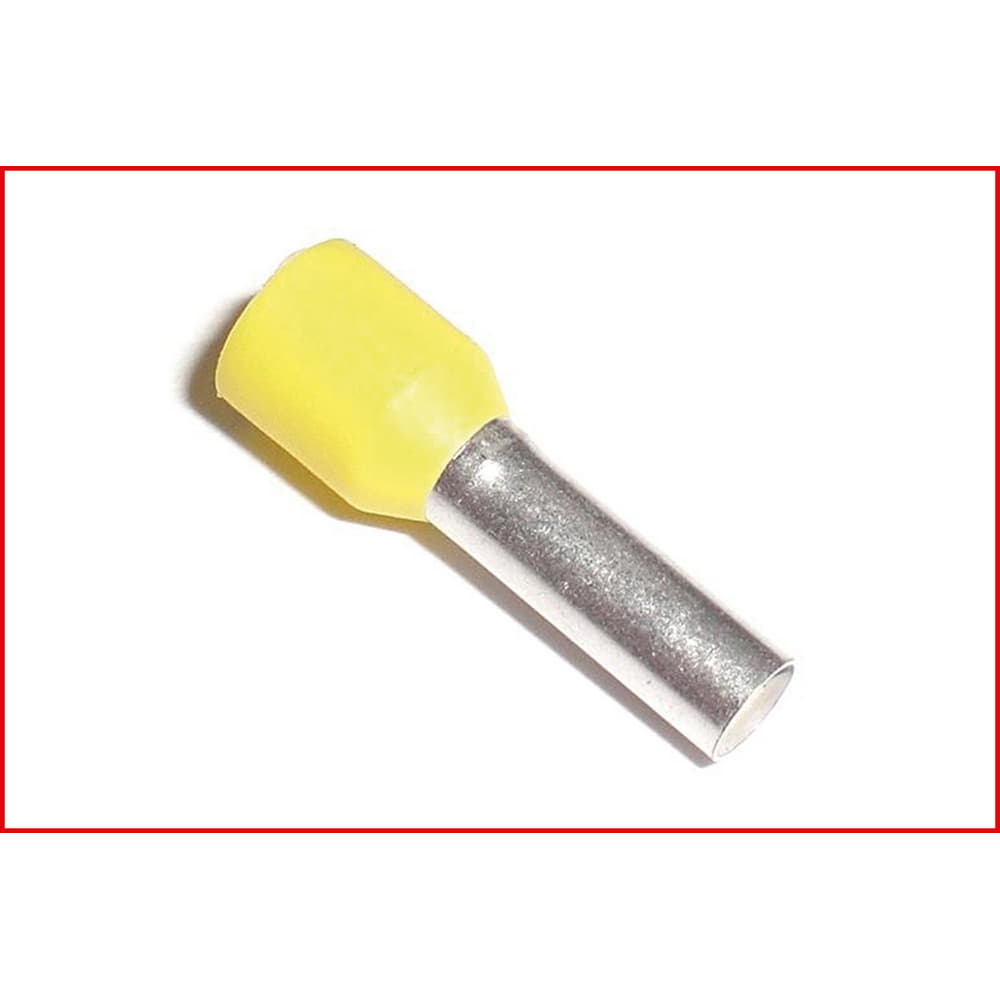

• Anwendung: isolierte + unisolierte Aderendhülsen
• Kapazität Quadratmillimeter: 0,25 — 6mm²
• Anzahl der Nester: 5
• AWG: 23 — 10

• Anwendung: isolierte + unisolierte Aderendhülsen
• Kapazität Quadratmillimeter: 10 / 16 / 25mm²
• Anzahl der Nester: 3
• AWG: 7 / 5 / 3

• Anwendung: Koaxial-, BNC- und TNC-Verbinder
• Anzahl der Nester: 3
• Crimpmass SW: 5,4mm / 6,48mm / 1,72mm
• Hülsen (Durchmesser): Ø 6,4 / 7,6 / 2,1mm
• Kabeltyp: RG 58 / 59 / 62 / 71 / 223

• Anwendung: unisolierte Quetsch-, Rohr- und Presskabelschuhe nach DIN 46234 und DIN 46235 sowie unisolierte Quetsch-, Stoß- und Pressverbinder nach DIN 46341 und DIN 46267
• Kapazität Quadratmillimeter: 0,5 — 10mm²
• Anzahl der Nester: 4
• AWG: 20 — 7

• Anwendung: unisolierte, offene Steckverbinder (2,8 + 4,8 mm Steckerbreite)
• Kapazität Quadratmillimeter: 0,1 — 1,5mm²
• Anzahl der Nester: 4
• AWG: 27 — 16

• Anwendung: Zwillings-Aderendhülsen 2x6 / 2x10 / 2x16mm²
• AWG: 2 x 10 / 2 x 7 / 2 x 5

• Anwendung: isolierte + unisolierte Aderendhülsen
• Kapazität Quadratmillimeter: 35 — 50mm²
• Anzahl der Nester: 2
• AWG: 2 / 0

• Anwendung: für Koaxial-, BNC- und TNC-Steckverbinder RG 58; 59; 62; 71; 223
• Anzahl der Nester: 3
• Crimpmass SW: 5,4mm / 6,48mm / 1,72mm
• Hülsen (Durchmesser): Ø 6,4 / 7,6 / 2,1mm

• Anwendung: unisolierte Kabelschuhe + Kabelverbinder
• Kapazität Quadratmillimeter: 16 / 25mm²
• Anzahl der Nester: 2
• AWG: 5 / 3

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,08 — 10 / 16mm²
• Anzahl der Nester: 1
• AWG: 28 — 5

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,08 — 10 / 16mm²
• Anzahl der Nester: 1
• AWG: 28 — 5

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,8 — 10mm²
• Anzahl der Nester: 1
• AWG: 28 — 7

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,08 — 10 / 16mm²
• Anzahl der Nester: 1
• AWG: 28 — 5

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,08 — 10 / 16mm²
• Anzahl der Nester: 1
• AWG: 28 — 5

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,08 — 10mm²
• Anzahl der Nester: 1
• AWG: 28 — 7

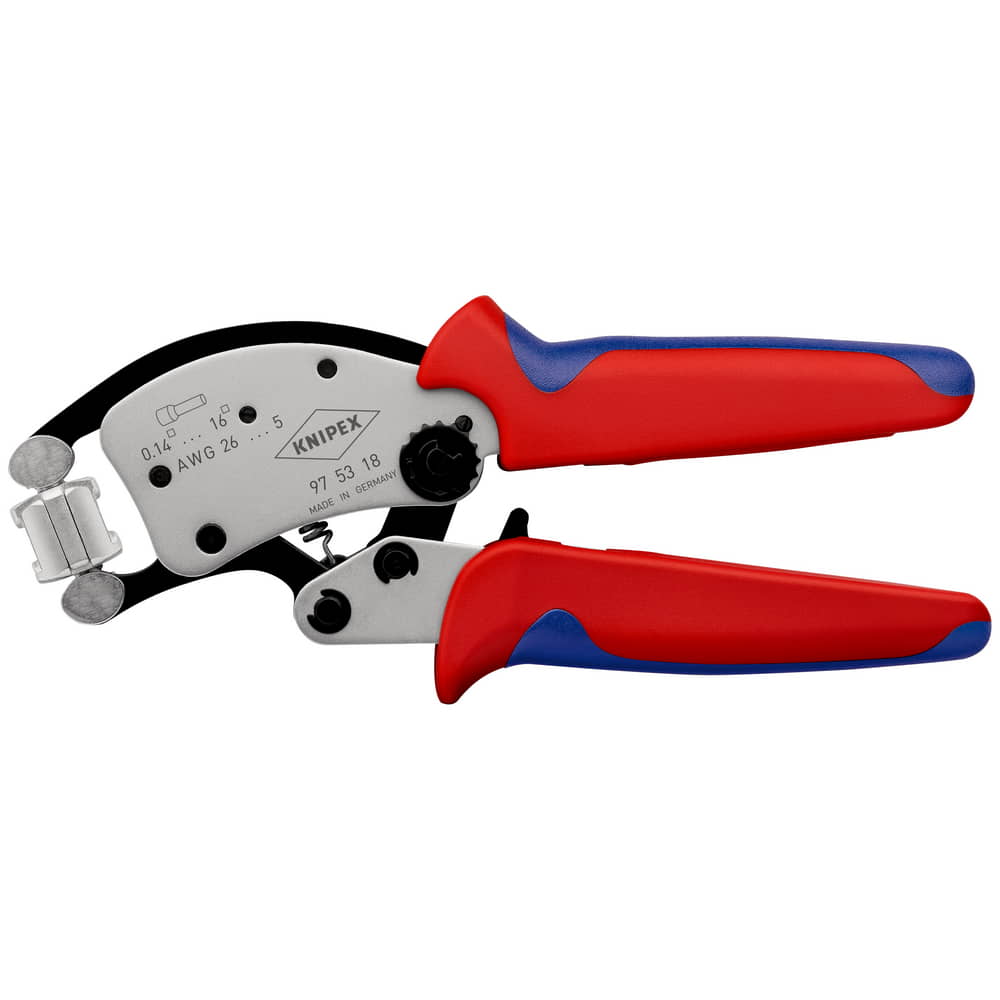

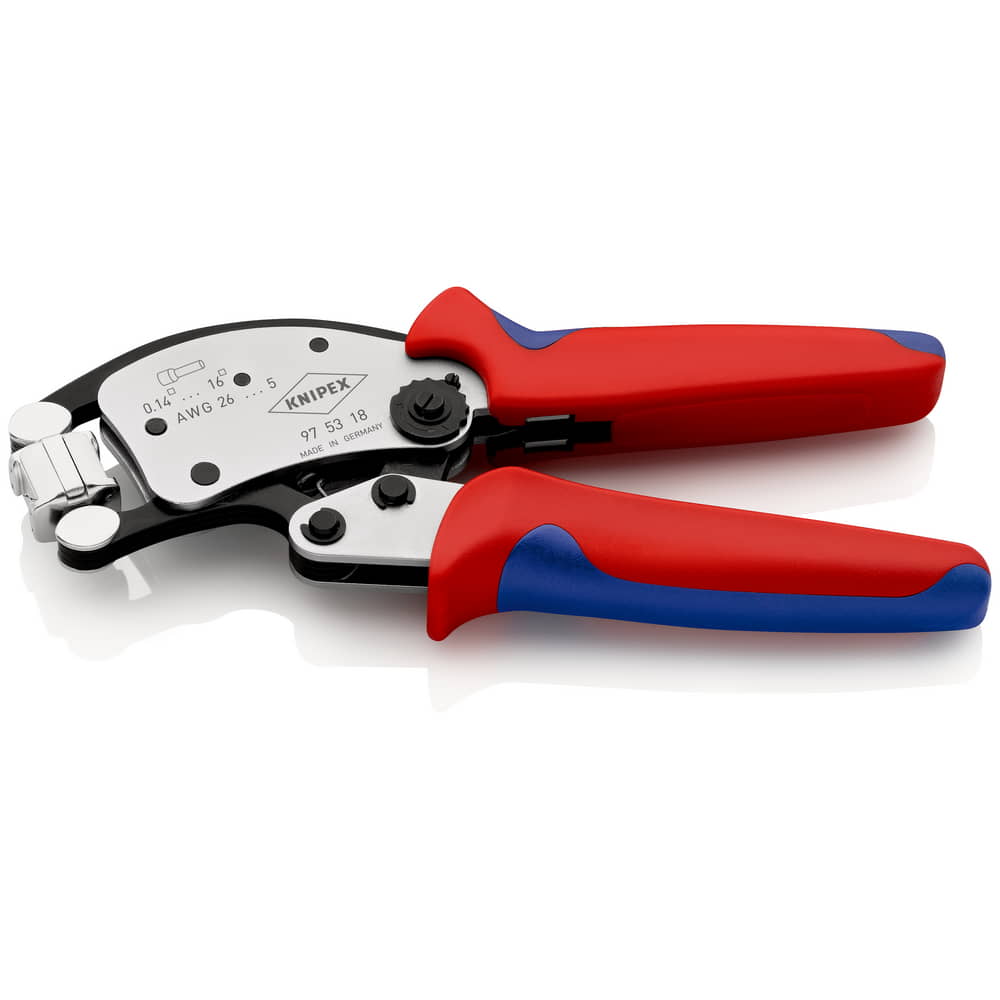

• Anwendung: Aderendhülsen
• Kapazität Quadratmillimeter: 0,14 — 16mm²
• AWG: 26 — 5
• Anzahl der Nester: 1
