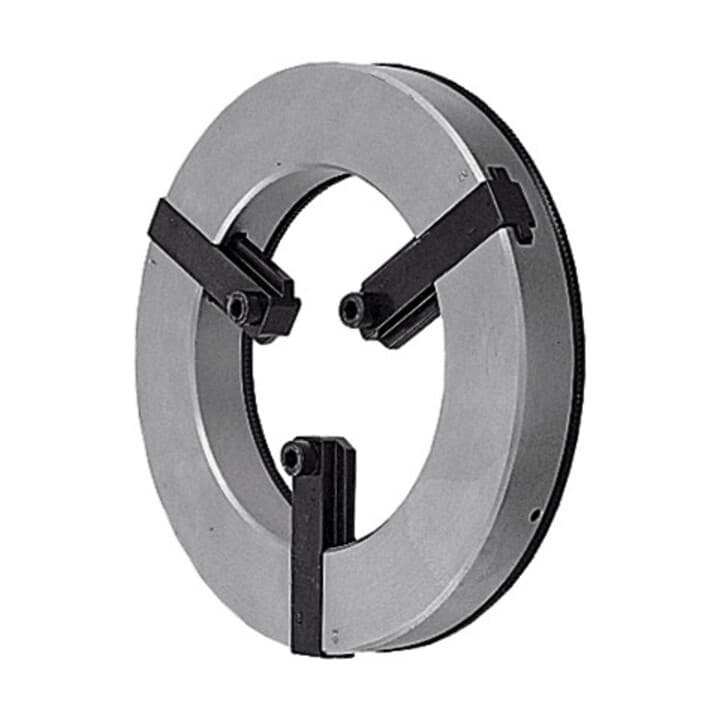

• Im Gehäuse ist ein gesenkgeschmiedeter Spiralring eingebaut, der über ein Rändel am Umfang des Gehäuses gedreht wird
• Dieser Spiralring bewegt 3 umkehrbare Einstellbacken stufenlos nach innen oder außen
• Zum Ausdrehen werden die Einhängeschrauben der Einstellbacken in die Bohrungen der Drehfutter-Aufsatzbacken gesetzt und das Futter gespannt
• Das Futter ist beim Ausdrehen in dem Zustand (Vorspannung), den es auch bei späterer Werkstückbearbeitung einnimmt.

• Zum rationellen Innen-Ausdrehen und Außen-Überdrehen weicher Aufsatzbacken an Drehfuttern
• Zum Aus- bzw. Nachschleifen gehärteter Aufsatzbacken auf Rundlauf ebenfalls geeignet.

Nach außen abgestufte Bohrbacken, gehärtet.

• für dünnwandige Kunststoffrohre
• Spezial-Werkzeugstahl

• Die Feindrehmaschine FD 150/E von PROXXON
• Leicht, stabil und präzise
• 2-stufiges Riemengetriebe und zusätzliche elektronische Regelung ermöglichen Spindeldrehzahlen bis 5.000/min. Die richtige Schnittgeschwindigkeit auch Für kleinste Teile
• Made in EU
• Zum Plandrehen, Längsdrehen, Ausdrehen, Kegeldrehen, Abstechen und Bohren
• Komplett mit Dreibacken-Futter und mitlaufender Körnerspitze
• Maschinenbett mit Schwalbenschwanzführung aus Alu-Strangguss
• Spindelstock aus Alu-Druckguss
• Mit leisem DC-Spezialmotor, 2-stufigem Riemengetriebe und zusätzlicher Drehzahlregelung: für hohe Durchzugskraft bei geringeren Drehzahlen für größere Werkstücke und für die richtige Schnittgeschwindigkeit auch bei kleinsten Teilen
• Relais-Schalter mit Not-Aus-Funktion und Wiederanlaufschutz
• Präzisionsgelagerte Hauptspindel mit durchgehender 8,5 mm-Bohrung
• Futterseitig Passung für Norm-Spannzangen Typ ER 11. Dreibacken-Futter zentrisch spannend (Innenbacken 1,0 - 20 mm, Außenbacken 20 - 50 mm)
• Reitstock aus Alu-Druckguss
• Mit Pinole und mitlaufender Körnerspitze (Passung MK 0/kurz)
• Support: wird auf dem Bett manuell verschoben und mit Hebel geklemmt
• Drehbarer Stahlhalter für Drehstähle 6 x 6 mm
• Das Bearbeiten erfolgt mit Oberschlitten (60 mm Verfahrweg) und Querschlitten (40 mm Verfahrweg)
• Durch Winkeleinstellung des Oberschlittens ist das Drehen von Kegeln bis +/- 45° möglich
• Stellräder: Mit auf 0 justierbarem Skalenring (1 Teilstrich = 0,05 mm, 1 Umdrehung = 1,0 mm)

• Plandrehen, Längsdrehen, Ausdrehen, Kugeldrehen, Abstechen und Bohren

Lieferumfang:

• Drehmaschine, 3-Backen-Futter, Reitstock, Support, Stahlhalter

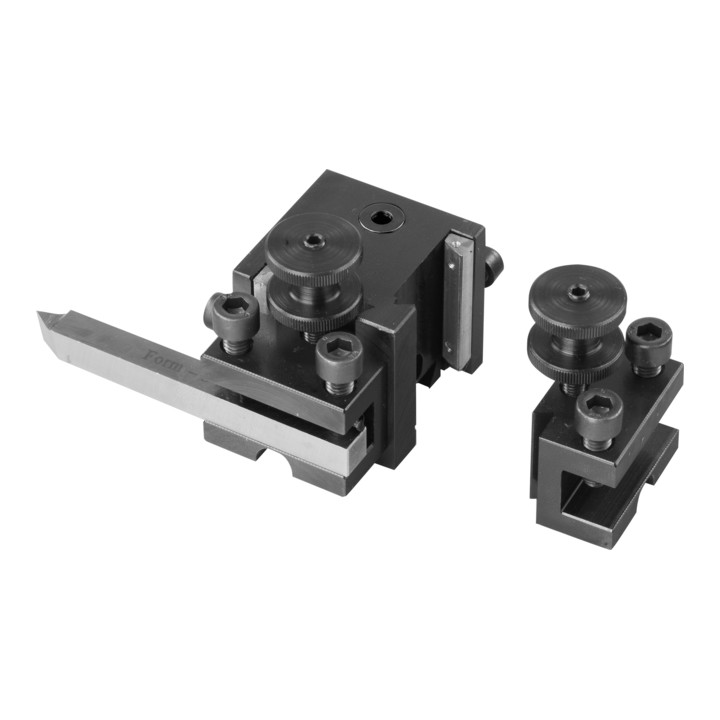

• Der Mehrfach-Stahlhalter für die PD 250/E von PROXXON
• Für schnellen Stahlwechsel und problemlose Höhenjustierung
• Mit 2 Stahlhalterelementen

• Zum schnellen Wechsel und problemloser Höhenjustierung von Drehstählen

Lieferumfang:

• Mehrfach-Stahlhalter, 2 Stahlhalterelemente

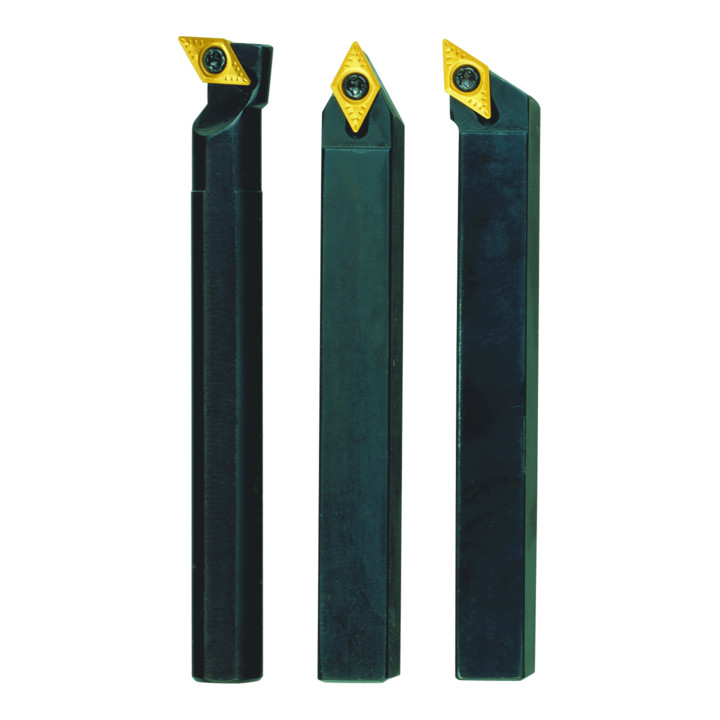

• Der Stahlhaltersatz 8 x 8 x 90 mm von PROXXON
• Mit HM-Wendeplatten
• Für die PD 230/E und die PD 250/E
• 3 Halter (90 mm lang): zum Schruppen und Planen, Schlichten und Längsdrehen, sowie zum Ausdrehen für Bohrungen ab 12 mm
• HM-Platten 55° (beschichtet, handelsübliche Ausführung)
• Inkl. 3 Reserveplatten, einer Befestigungsschraube und einem Schlüssel TX 8

• Zum Schruppen, Planen, Schlichten, Längsdrehen und Ausdrehen

Lieferumfang:

• 3 Stahlhalter, 3 Reserveplatten, eine Befestigungsschraube und ein Schlüssel TX 8

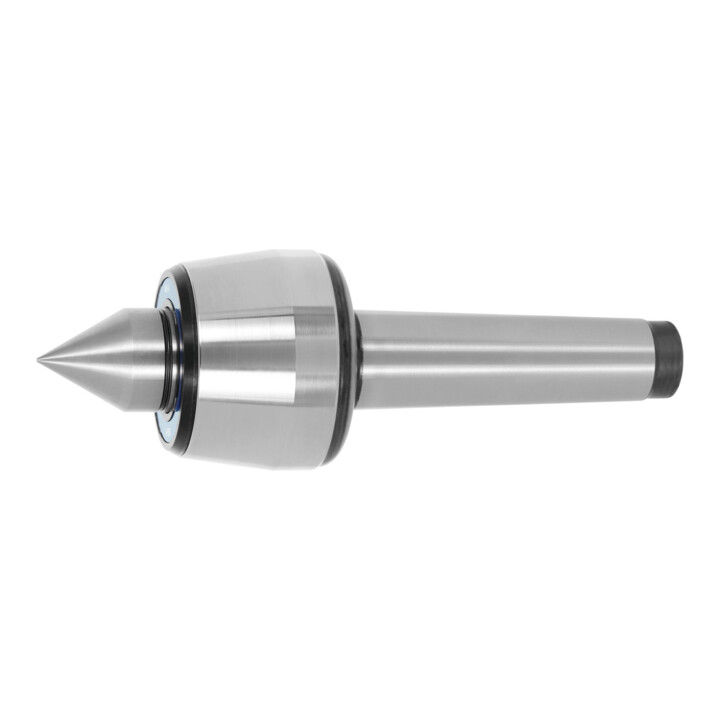

• Körper und Laufspitze sind gehärtet.Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich.Präzise Wälzlager für hohe Rundlaufgenauigkeit.Wartungsfrei durch Dauerschmierung.Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit
• Spitzenwinkel 60°.

Verwendung:

• Für alle Arten von Drehmaschinen, zum Schruppen und Feindrehen gleich gut geeignet.

• Im Gehäuse ist ein gesenkgeschmiedeter Spiralring eingebaut, der über ein Rändel am Umfang des Gehäuses gedreht wird
• Dieser Spiralring bewegt 3 umkehrbare Einstellbacken stufenlos nach innen oder außen
• Zum Ausdrehen werden die Einhängeschrauben der Einstellbacken in die Bohrungen der Drehfutter-Aufsatzbacken gesetzt und das Futter gespannt
• Das Futter ist beim Ausdrehen in dem Zustand (Vorspannung), den es auch bei späterer Werkstückbearbeitung einnimmt.

• Zum rationellen Innen-Ausdrehen und Außen-Überdrehen weicher Aufsatzbacken an Drehfuttern
• Zum Aus- bzw. Nachschleifen gehärteter Aufsatzbacken auf Rundlauf ebenfalls geeignet.

Werkstoff:

• 16 MnCr5

Werkstoff:

• 16 MnCr5

Ungestufte Aufsatzbacken, ungehärtet, Werkstoff 16MnCr5.

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

Werkstoff:

• 16 MnCr5

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

Werkstoff:

• 16 MnCr5

Grundbacken mit Befestigungsschrauben.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

• Spitzenwinkel 60°.Leichte Ausführung mit schlankem Gehäuse.Präzise Wälzlager für hohe Rundlaufgenauigkeit.Wartungsfrei durch Dauerschmierung.Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

• Vorwiegend zum Bearbeiten kleiner und kleinster Teile auf kleinen und großen Drehmaschinen.

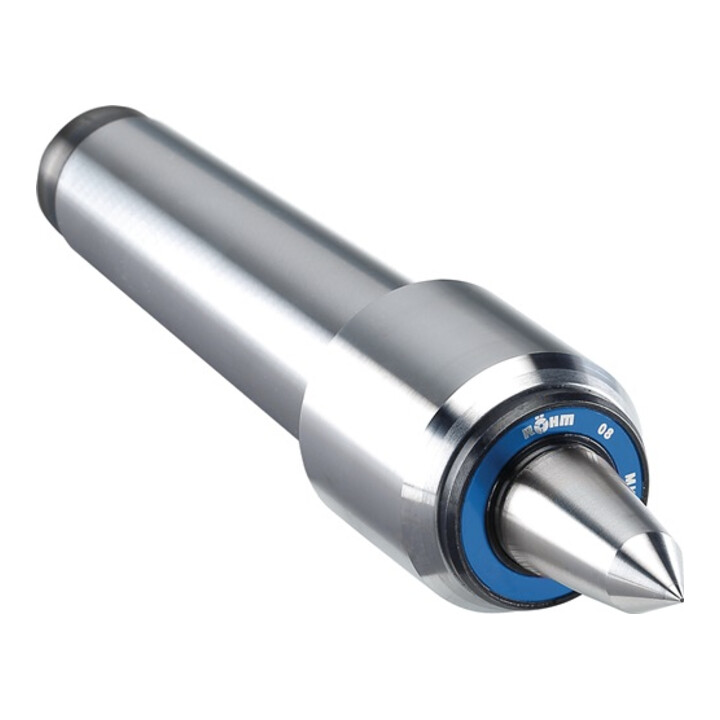

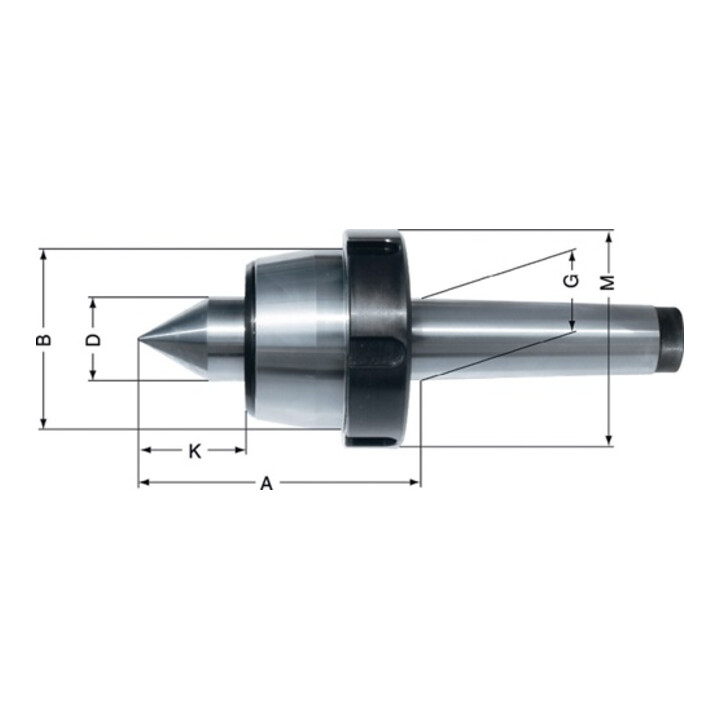

• Körper und Laufspitze sind gehärtet.Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich.Präzise Wälzlager für hohe Rundlaufgenauigkeit.Wartungsfrei durch Dauerschmierung.Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit
• Mit verlängerter Spitze, Spitzenwinkel 60° / 30°.

• Für alle Arten von Drehmaschinen, zum Schruppen und Feindrehen gleich gut geeignet
• Die verlängerte Laufspitze ermöglicht ein ungehindertes Anfahren des Drehstahles an die Planseite des Werkstückes
• Besonders geeignet zum Kopierdrehen.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Geschliffene Auflagefläche, brüniert
• Ungestuft, zum Ausdrehen individueller Spann-⌀
• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• Qualitätsprodukt aus 16MnCr5.

• Da sich die Backen innerhalb weniger Sekunden wechseln oder auf den gewünschten Durchmesser verschieben lassen, ist es sinnvoll, mehrere Backeneinheiten einsatzbereit an der Maschine zu haben
• Man erreicht dadurch ein Minimum an Umrüstzeiten
• Die Backeneinheiten bestehen z. B. aus mehreren Sätzen Grundbacken mit ungestuften weichen Aufsatzbacken, die auf die gewünschten Durchmesser ausgedreht werden
• Dieser Rationalisierungseffekt ist nicht nur für NC-Maschinen notwendig, sondern auch für jede Drehmaschine wesentlich
• Zum Aufschrauben auf gehärtete Grundbacken
• Für Spannvorgänge von unregelmäßig geformten oder bereits bearbeiteten Werkstücken, die nicht beschädigt werden dürfen
• Die Backen werden dazu entsprechend der Werkstückform ausgearbeitet.
