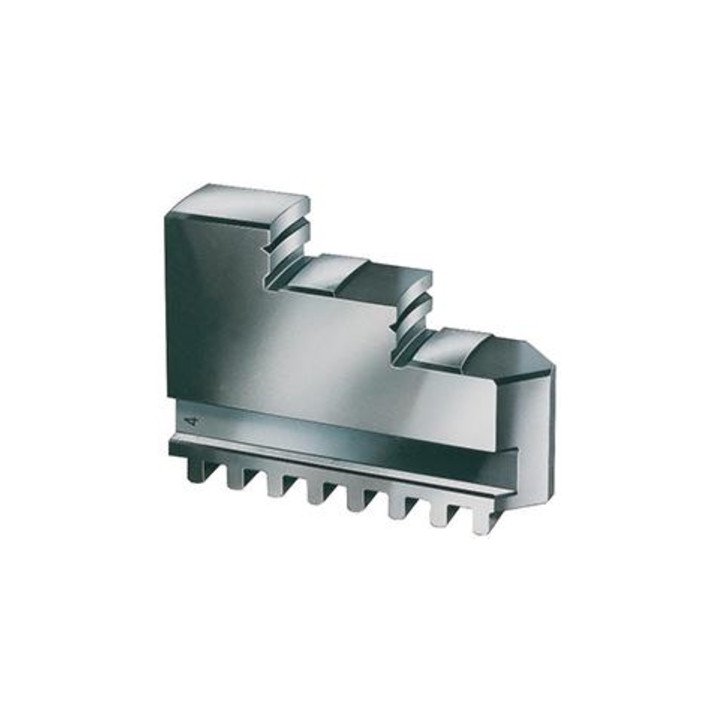

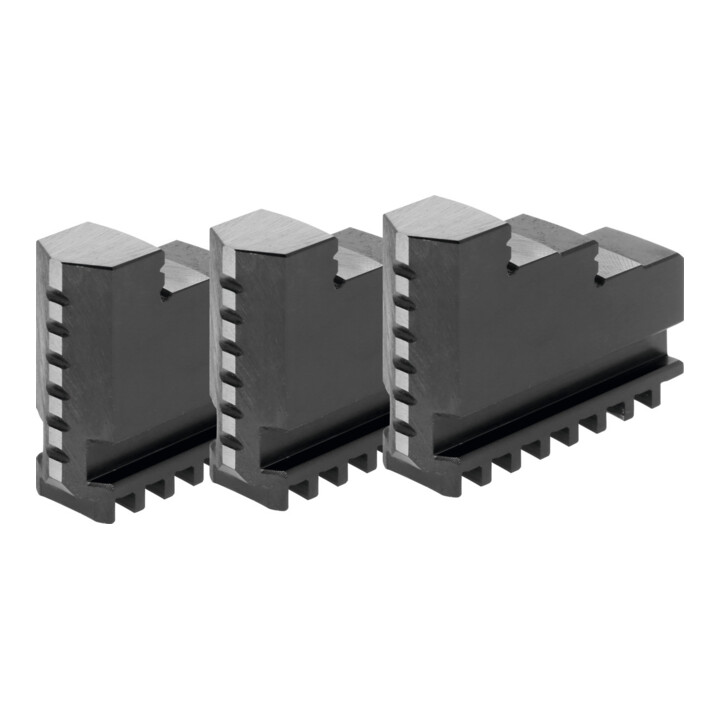

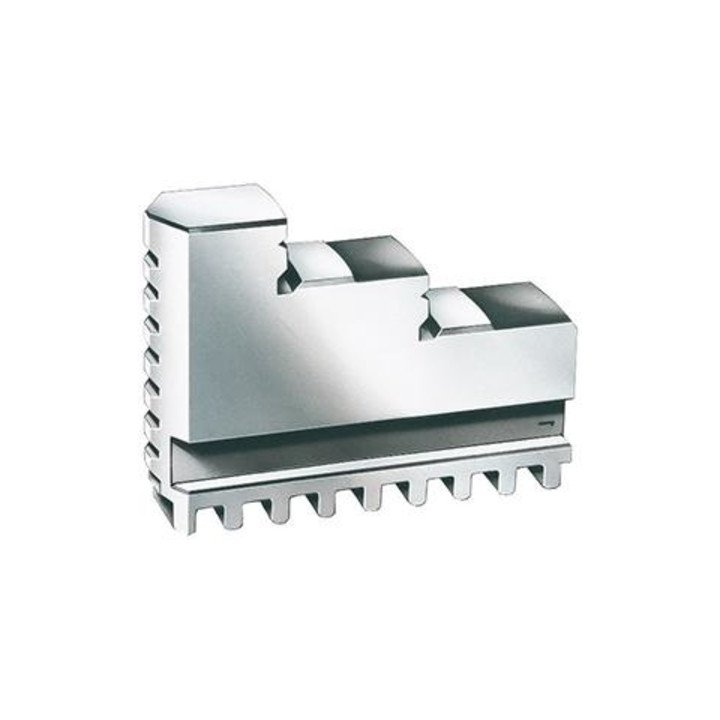

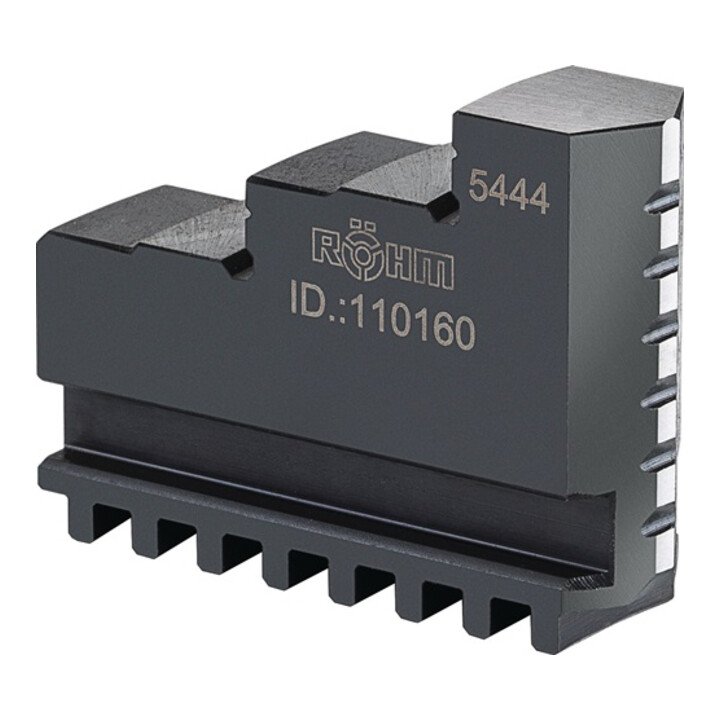

Nach außen abgestufte Bohrbacken, gehärtet.

• für dünnwandige Kunststoffrohre
• Spezial-Werkzeugstahl

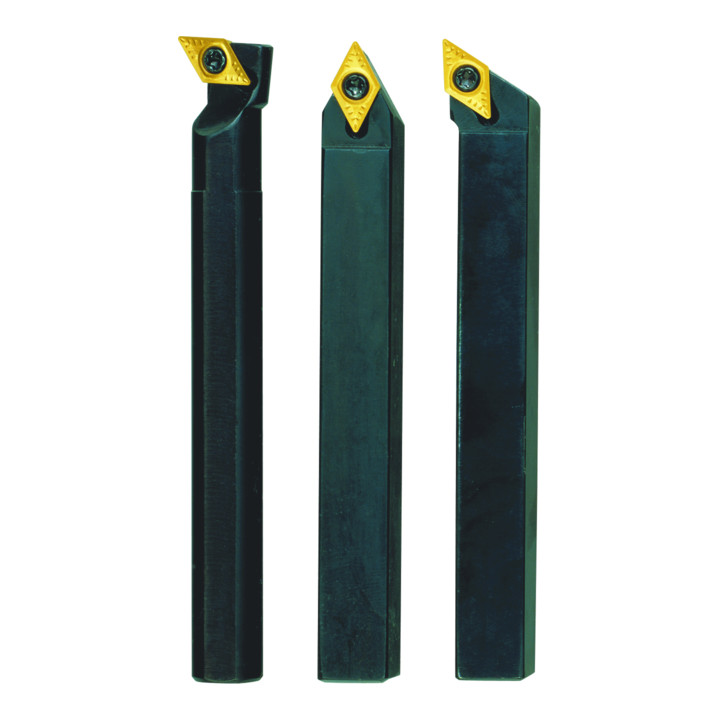

• Der Stahlhaltersatz 10 x 10 x 90 mm von PROXXON
• Mit HM-Wendeplatten
• Für die PD 400
• 3 Halter (90 mm lang): zum Schruppen und Planen, Schlichten und Längsdrehen, sowie zum Ausdrehen für Bohrungen ab 12 mm
• HM-Platten 55° (beschichtet, handelsübliche Ausführung)
• Inkl. 3 Reserveplatten, einer Befestigungsschraube und einem Schlüssel TX 8

• Zum Schruppen, Planen, Schlichten, Längsdrehen und Ausdrehen

Lieferumfang:

• 3 Stahlhalter, 3 Reserveplatten, eine Befestigungsschraube und ein Schlüssel TX 8

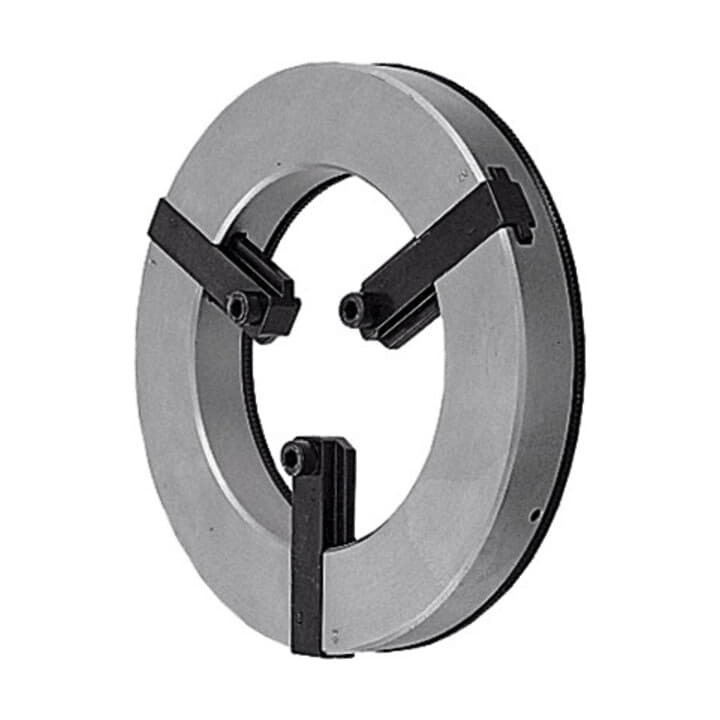

• Im Gehäuse ist ein gesenkgeschmiedeter Spiralring eingebaut, der über ein Rändel am Umfang des Gehäuses gedreht wird
• Dieser Spiralring bewegt 3 umkehrbare Einstellbacken stufenlos nach innen oder außen
• Zum Ausdrehen werden die Einhängeschrauben der Einstellbacken in die Bohrungen der Drehfutter-Aufsatzbacken gesetzt und das Futter gespannt
• Das Futter ist beim Ausdrehen in dem Zustand (Vorspannung), den es auch bei späterer Werkstückbearbeitung einnimmt.

• Zum rationellen Innen-Ausdrehen und Außen-Überdrehen weicher Aufsatzbacken an Drehfuttern
• Zum Aus- bzw. Nachschleifen gehärteter Aufsatzbacken auf Rundlauf ebenfalls geeignet.

Werkstoff:

• 16 MnCr5

Werkstoff:

• 16 MnCr5

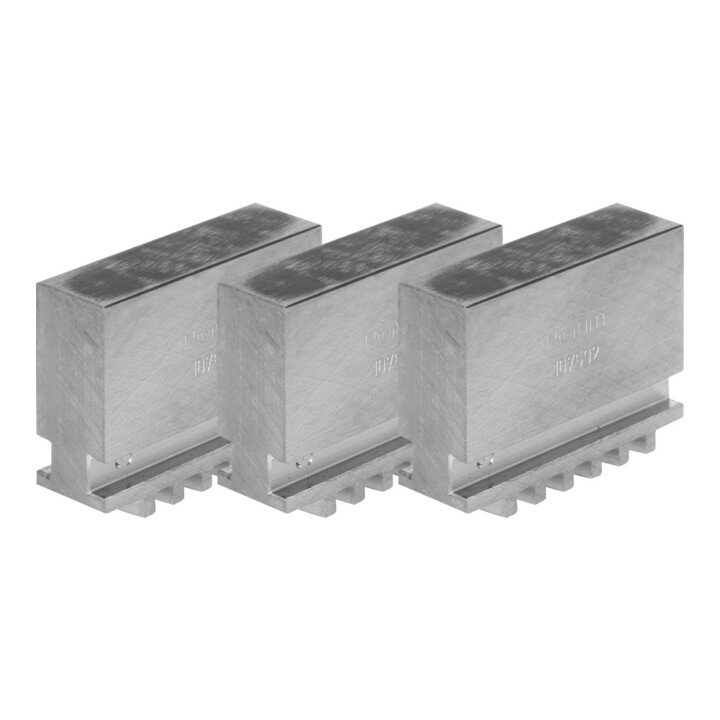

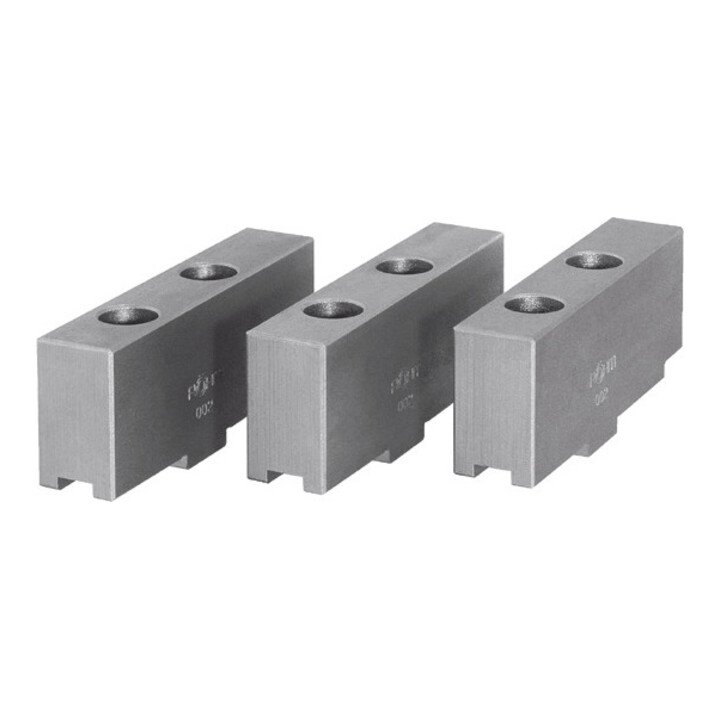

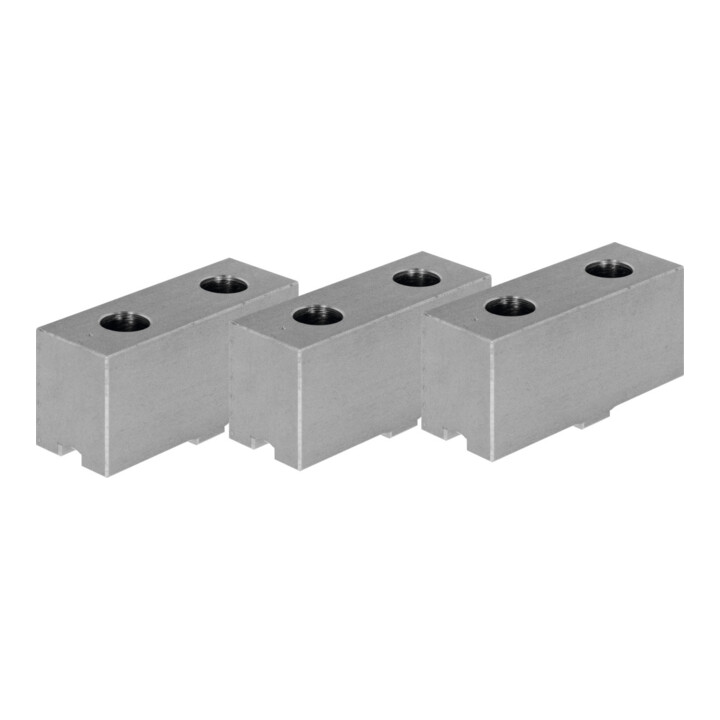

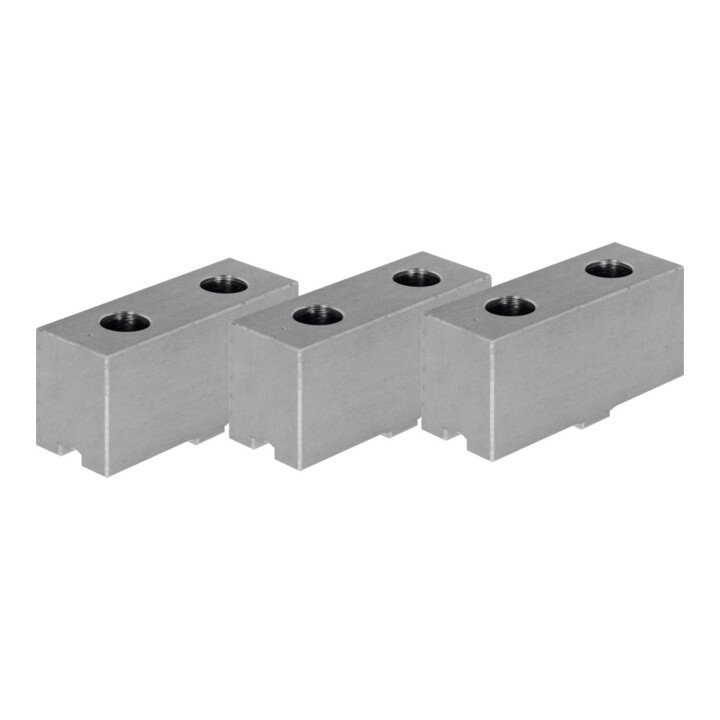

Ungestufte Aufsatzbacken, ungehärtet, Werkstoff 16MnCr5.

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

Werkstoff:

• 16 MnCr5

• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• 16 MnCr5

• Zum Aufschrauben auf gehärtete Grundbacken.

Werkstoff:

• 16 MnCr5

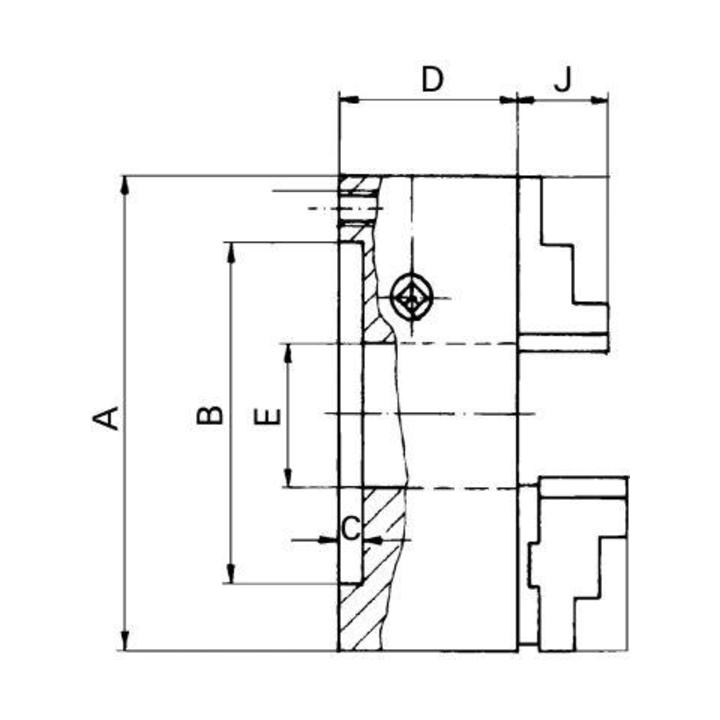

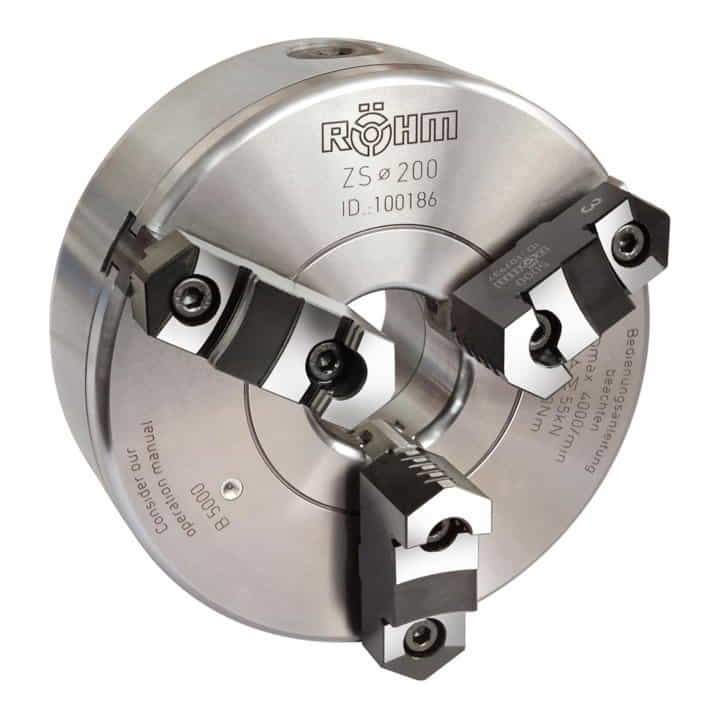

• Handbetätigte Drehfutter mit Spiralring, zentrisch spannend
• Körper aus Guss oder Stahl
• Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet
• Flanken der Spirale und Gewindeflanken der Backen sind geschliffen
• Hohe Rundlaufgenauigkeit, nach DIN 6386, Teil 1.

Lieferumfang:

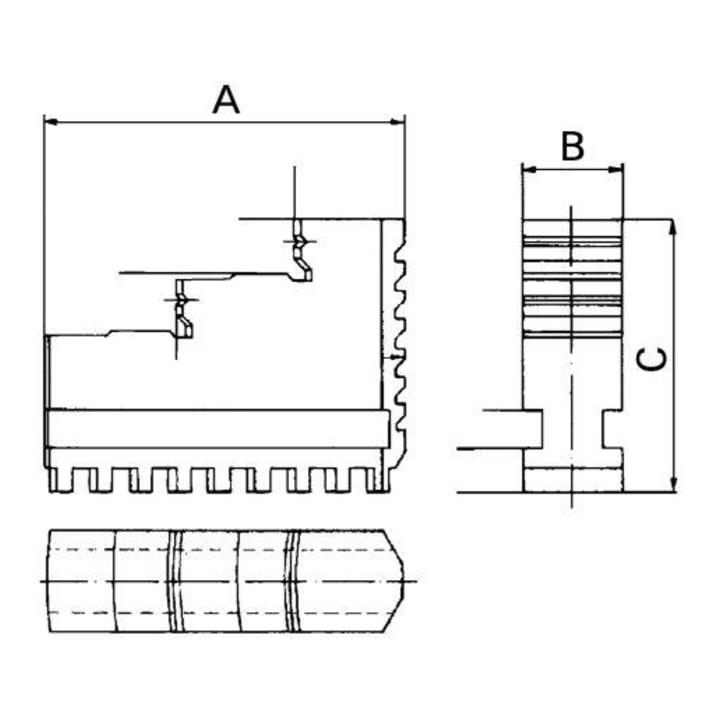

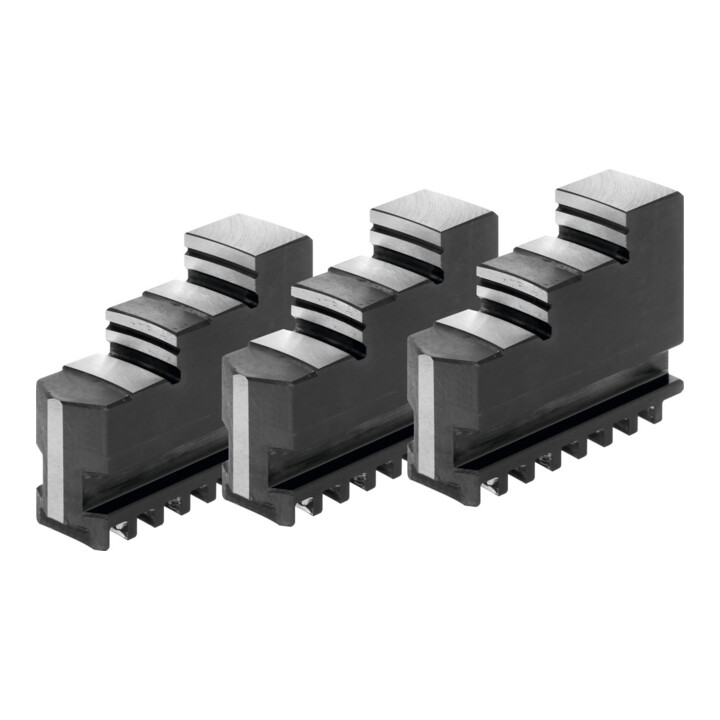

• 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft und 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft
• 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen.

Norm:

• DIN 6350 − Form A − System Cushman.

• Für Spindelköpfe mit Gewinde DIN 800
• Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt
• Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden.

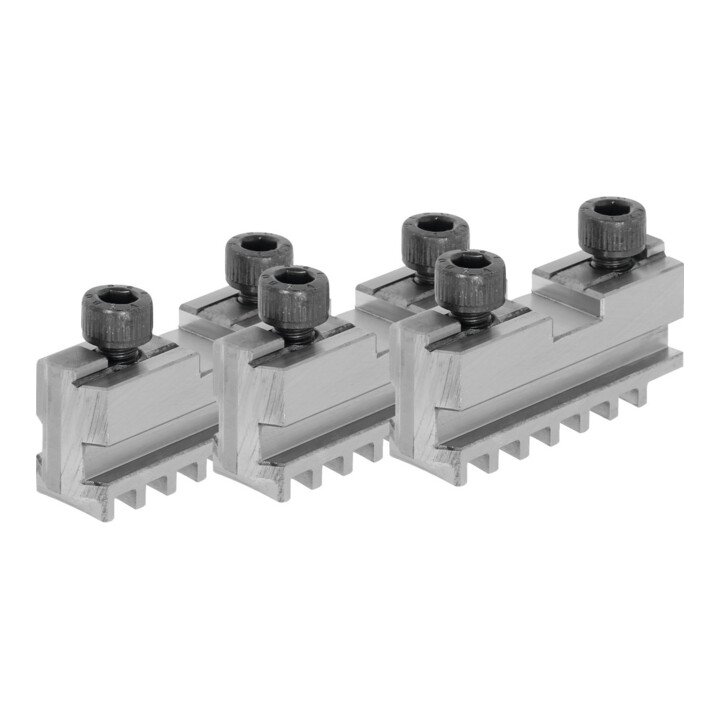

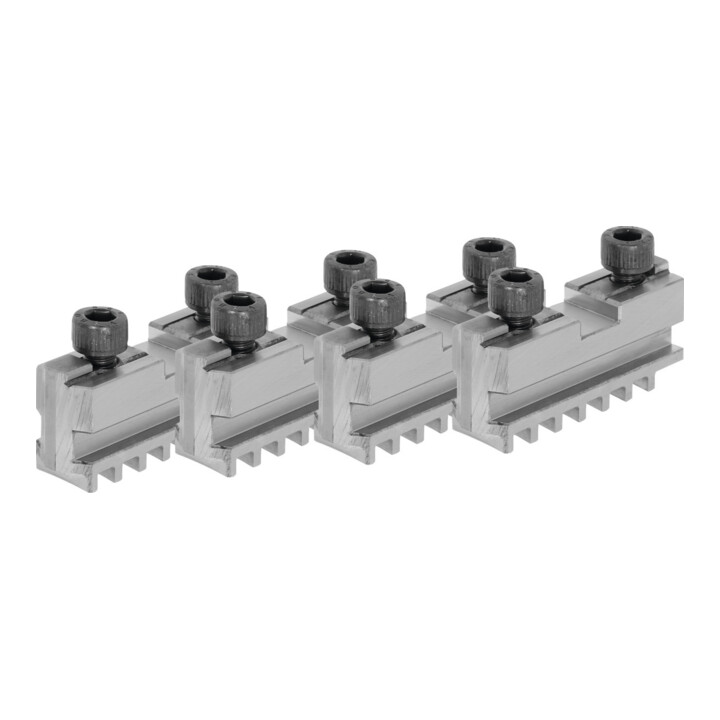

Grundbacken mit Befestigungsschrauben.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

• Zur Aufnahme gehärteter Umkehrbacken oder weicher Aufsatzbacken.

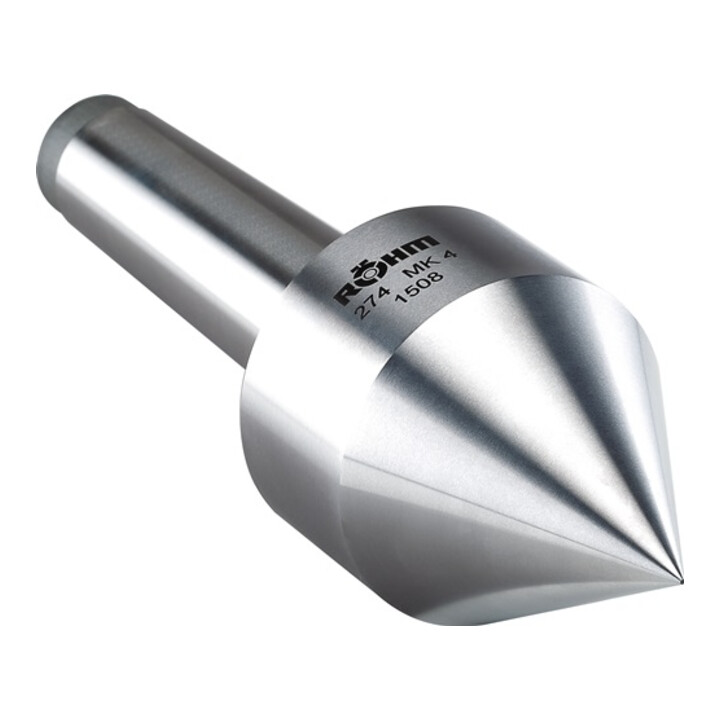

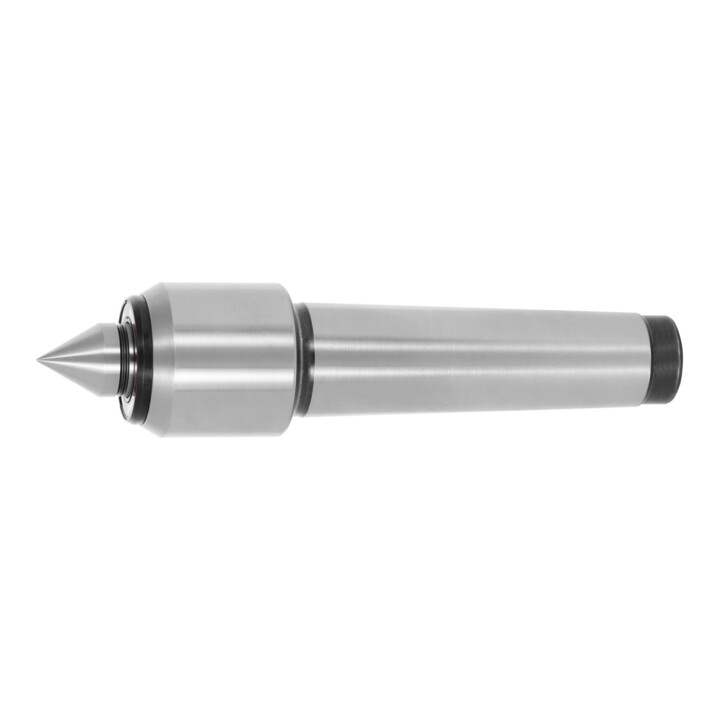

• Spitzenwinkel 60°.Leichte Ausführung mit schlankem Gehäuse.Präzise Wälzlager für hohe Rundlaufgenauigkeit.Wartungsfrei durch Dauerschmierung.Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

• Vorwiegend zum Bearbeiten kleiner und kleinster Teile auf kleinen und großen Drehmaschinen.

• Körper und Laufspitze sind gehärtet.Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich.Präzise Wälzlager für hohe Rundlaufgenauigkeit.Wartungsfrei durch Dauerschmierung.Spezialabdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit

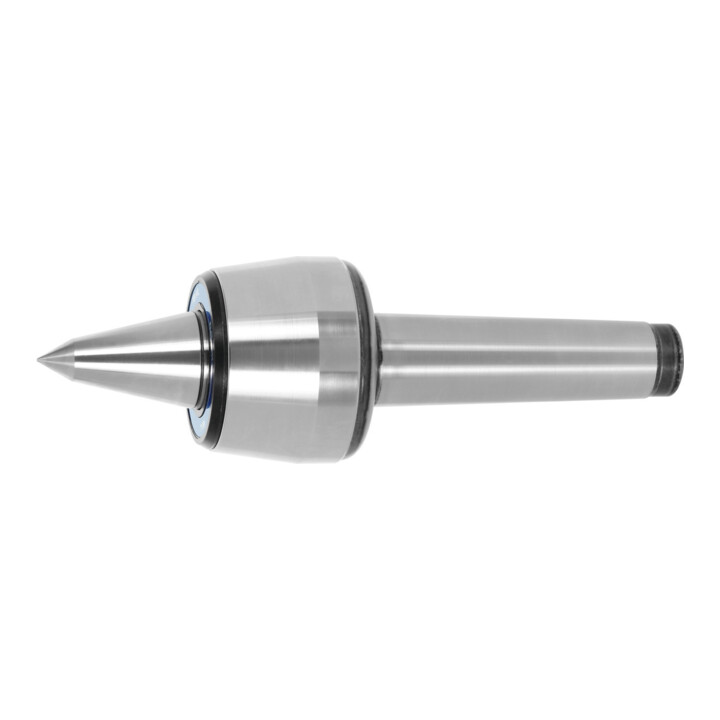

• Mit verlängerter Spitze, Spitzenwinkel 60° / 30°.

• Für alle Arten von Drehmaschinen, zum Schruppen und Feindrehen gleich gut geeignet
• Die verlängerte Laufspitze ermöglicht ein ungehindertes Anfahren des Drehstahles an die Planseite des Werkstückes
• Besonders geeignet zum Kopierdrehen.

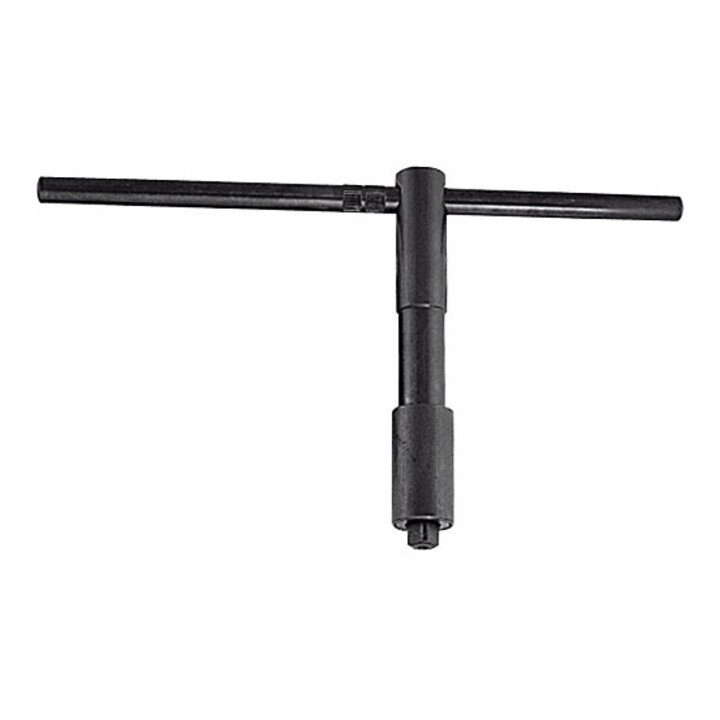

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Mit federnd gelagerter Hülse, die ein unbeabsichtigtes Steckenlassen des Schlüssels im Drehfutter verhindert.

• Für Drehfutter Nr. 310100 − 312700.

• Spitzenwinkel 60°, Spannkreis-⌀ 8–80 mm.Ein vorgespanntes, axial verstellbares Tellerfeder-Paket, gleicht unterschiedliche Zentrumstiefen aus.Perfekt in Kombination mit unseren Drehbankspitzen Nr
• 321720, 321750 oder 321770
• Stirnseitenmitnehmer sind Spannwerkzeuge in der mechanischen Fertigung
• Sie dienen zur Drehmomentübertragung der Maschinenspindel auf das Werkstück
• Mittels Stirnseitenmitnehmer (auch Mitnehmerspitzen genannt) werden in Bearbeitungsmaschinen Wellen zwischen Spitzen gespannt
• Die komplette Außenkontur des Werkstücks kann mit einer Aufspannung fertig bearbeitet werden
• Durch die Aufnahme über die Werkstückzentren können hohe Rundlaufanforderungen umgesetzt werden
• Der CoAE ist ein Constant-Stirnseitenmitnehmer, der manuell in einer Drehmaschine eingespannt wird
• Er wird überwiegend zur spanenden Drehbearbeitung über die gesamte Länge eingesetzt
• Die Bauteile werden stirnseitig gespannt
• In der gleichen Aufspannung kann zusätzlich eine Fräsbearbeitung erfolgen
• Er punktet durch eine konstante Spannkraft, auch bei unebenen Stirnflächen oder größeren Abweichungen von der Orthogonalität
• Die Aufnahme ist radial spielfrei
• Durch den modularen Aufbau lassen sich unterschiedliche Spitzen, sowie verschiedene Mitnehmerscheiben mit einem einzigen Stirnseitenmitnehmer einsetzen und so verschiedenste Geometrien bearbeiten
• Der CoAE ersetzt die Röhm Stirnseitenmitnehmer CoA
• Geeignet für manuell spannende Bearbeitungsmaschinen

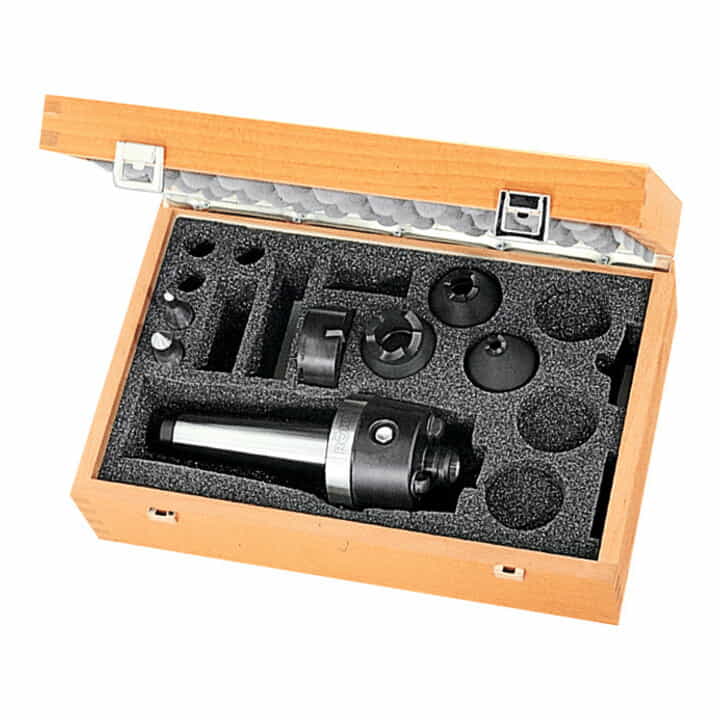

Lieferumfang:

• 1× Grundkörper Nr
• 327521 (für Rechts- und Linkslauf geeignet).1× Zentrierspitze Nr
• 327661 Gr
• 6, für Mitnehmerscheibe Gr
• 13 – 24.1× Zentrierspitze Nr
• 327661 Gr
• 12, für Mitnehmerscheibe Gr
• 21 – 40.4× Mitnehmerscheiben für Arbeitsbereich ⌀ 13 – 100 mm Nr
• 327601, 327611, 327641 und 327651.Im Holzkasten mit Platz für 6 weitere Mitnehmerscheiben und 3 Zentrierspitzen

Verwendung:

• Zur Aufnahme in den Spindelkonus der Drehmaschine

• Geschliffene Auflagefläche, brüniert

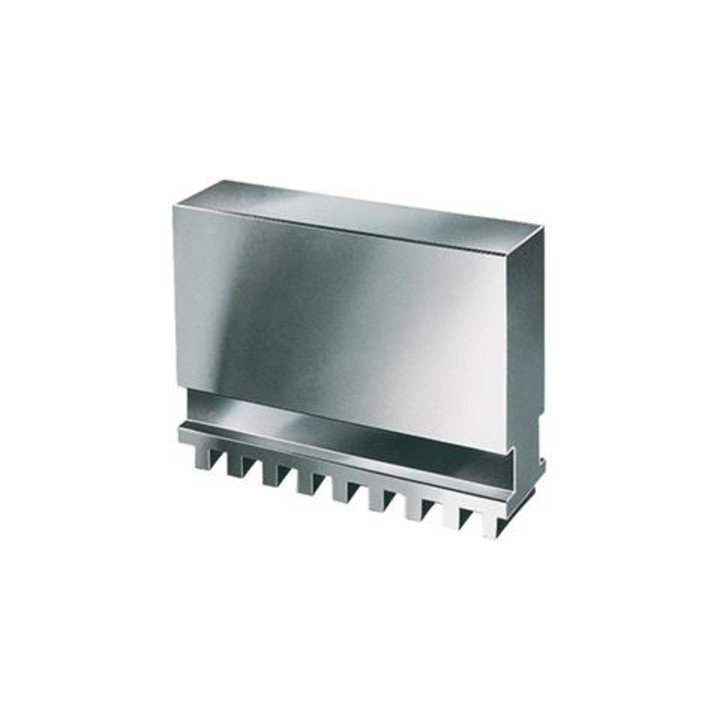

• Ungestuft, zum Ausdrehen individueller Spann-⌀
• Feingefräste Auflagefläche, unbrüniert.

Werkstoff:

• Qualitätsprodukt aus 16MnCr5.

• Da sich die Backen innerhalb weniger Sekunden wechseln oder auf den gewünschten Durchmesser verschieben lassen, ist es sinnvoll, mehrere Backeneinheiten einsatzbereit an der Maschine zu haben
• Man erreicht dadurch ein Minimum an Umrüstzeiten
• Die Backeneinheiten bestehen z. B. aus mehreren Sätzen Grundbacken mit ungestuften weichen Aufsatzbacken, die auf die gewünschten Durchmesser ausgedreht werden
• Dieser Rationalisierungseffekt ist nicht nur für NC-Maschinen notwendig, sondern auch für jede Drehmaschine wesentlich
• Zum Aufschrauben auf gehärtete Grundbacken
• Für Spannvorgänge von unregelmäßig geformten oder bereits bearbeiteten Werkstücken, die nicht beschädigt werden dürfen
• Die Backen werden dazu entsprechend der Werkstückform ausgearbeitet.
