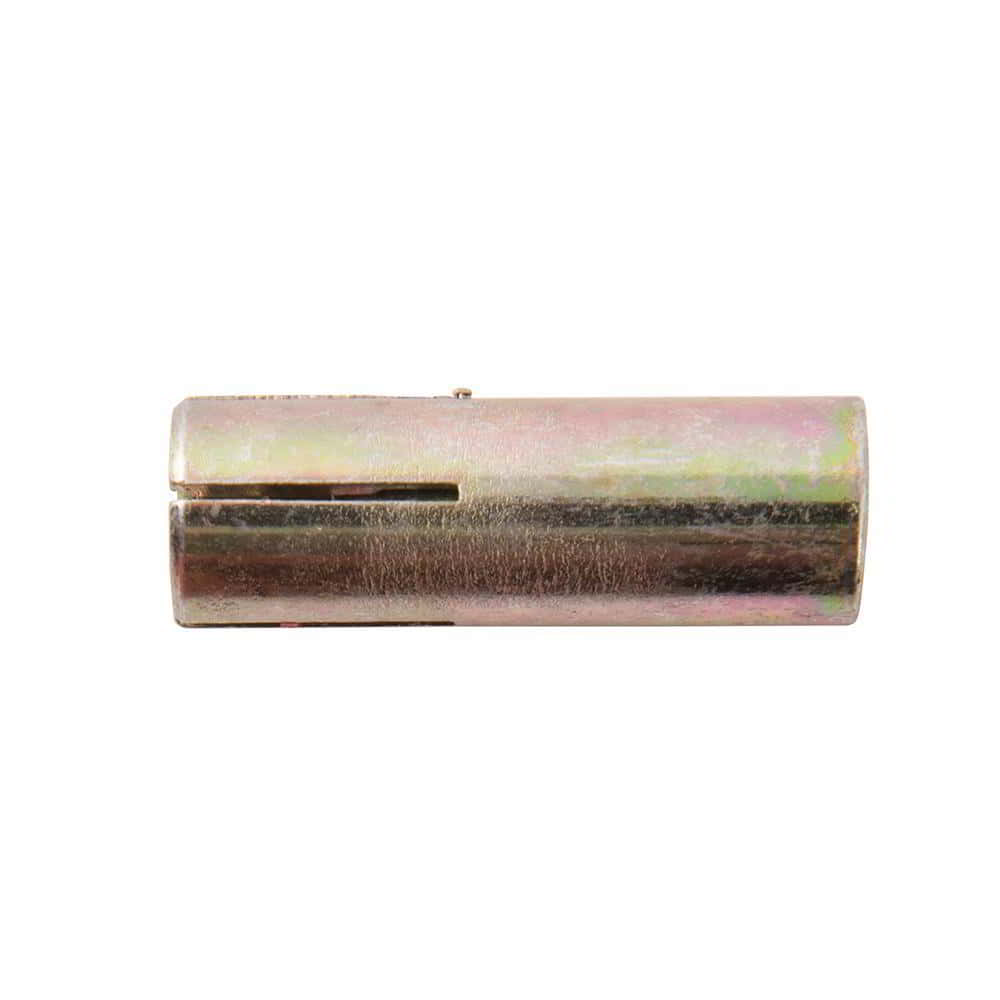

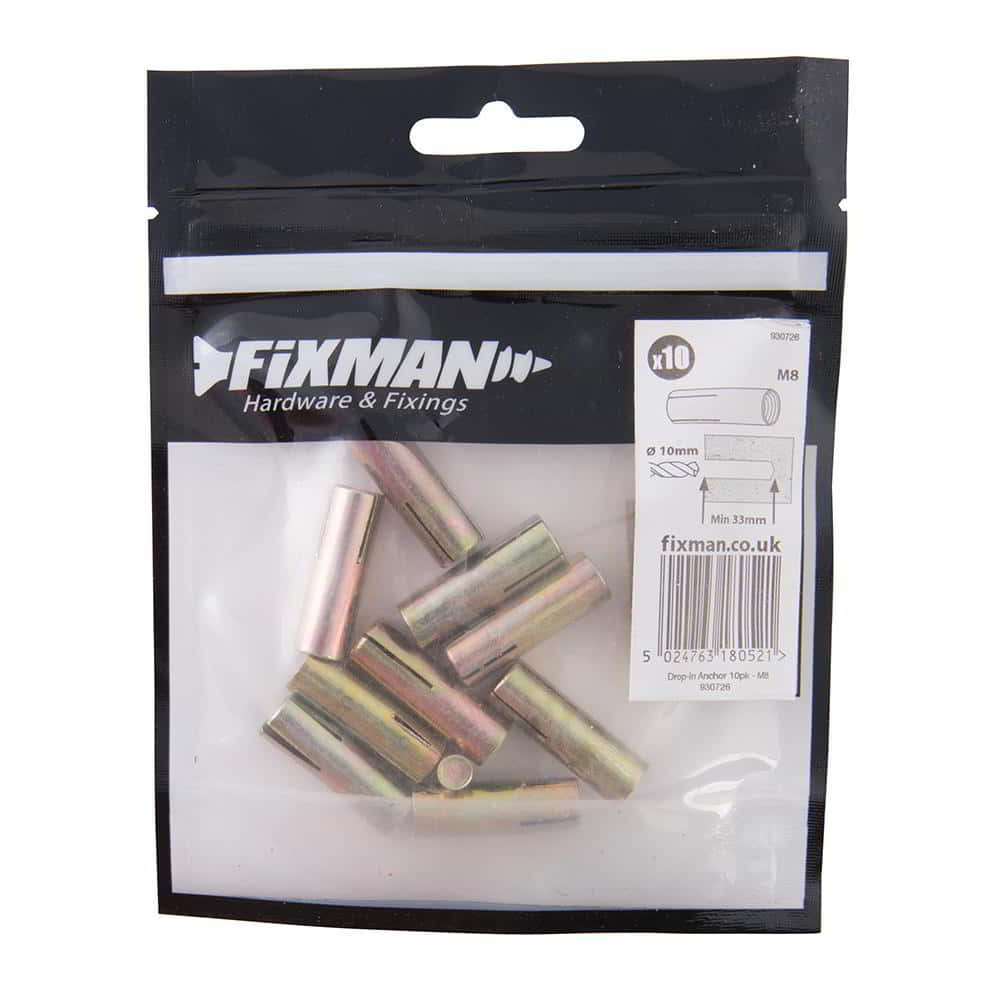

Beton-Einschlaganker mit Innengewinde für Anwendungen, bei denen Unterputzdübel benötigt werden sowie dort, wo Schraubenbolzen eingesetzt und entfernt werden müssen. Auch für den Anschluss von Gewindestangen, um elektrische Kabeltrassen, HLK-Kanäle und Sprinklerleitungen und -köpfe abzuhängen. Gelb chromatiert und verzinkt für Nutzung im Innen- und im Außenbereich. Ideal für schnelle Serienmontage. Erfordert ein Setzwerkzeug.

Der Upat Einschlaganker USA ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet. Vorteile Geprüfte Sicherheit: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme, ETA Beton Option 7 für Einzelbefestigung, sowie Feuerresistenz und Sprinkleranlagen. Einfache Schlagmontage: Der Rand sichert den Einschlaganker gegen das Durchrutschen in das Bohrloch und ermöglicht eine oberflächenbündige Befestigung Kein Drehmoment: Durch die Schlagmontage ist kein Drehmoment bei den metrischen Schrauben erforderlich Hohe Lasten: Die Einschlagankerhülse mit innenliegendem Spreizkonus ermöglicht hohe Tragfähigkeiten in Beton Robuste Verankerung: Die Einschlagankerhülse ist spanlos aus einem Stück gepresst und besonders widerstandsfähig Flexibles Montieren: Durch das metrische Innengewinde können Gewindestangen, -haken oder -schrauben flexibel montiert und oberflächenbündig demontiert werden Sichere Setzkontrolle: Die beim Verspreizen mit dem Setzwerkzeug aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit Material Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum Eigenschaften Prüfzeichen/Zulassung: ETA Option 7 Beton ungerissen, ETA Mehrfachbefestigung in Beton gerissen, ETA Mehrfachbefestigung in vorgespannter Hohlkammerdecke, Brandprüfung, VdS CEA-Richtlinien konform Lastbereich: Zuglast 5,9-16,8kN, Querlast 4,9-33,5kN Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R) Merkmal: Gewinde M6-M12 Zubehör: Ausbläser UPM AB, Setzwerkzeug USA-SWZ

Der Upat Einschlaganker USA ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet. Vorteile Geprüfte Sicherheit: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme, ETA Beton Option 7 für Einzelbefestigung, sowie Feuerresistenz und Sprinkleranlagen. Einfache Schlagmontage: Der Rand sichert den Einschlaganker gegen das Durchrutschen in das Bohrloch und ermöglicht eine oberflächenbündige Befestigung Kein Drehmoment: Durch die Schlagmontage ist kein Drehmoment bei den metrischen Schrauben erforderlich Hohe Lasten: Die Einschlagankerhülse mit innenliegendem Spreizkonus ermöglicht hohe Tragfähigkeiten in Beton Robuste Verankerung: Die Einschlagankerhülse ist spanlos aus einem Stück gepresst und besonders widerstandsfähig Flexibles Montieren: Durch das metrische Innengewinde können Gewindestangen, -haken oder -schrauben flexibel montiert und oberflächenbündig demontiert werden Sichere Setzkontrolle: Die beim Verspreizen mit dem Setzwerkzeug aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit Material Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum Eigenschaften Prüfzeichen/Zulassung: ETA Option 7 Beton ungerissen, ETA Mehrfachbefestigung in Beton gerissen, ETA Mehrfachbefestigung in vorgespannter Hohlkammerdecke, Brandprüfung, VdS CEA-Richtlinien konform Lastbereich: Zuglast 5,9-16,8kN, Querlast 4,9-33,5kN Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R) Merkmal: Gewinde M6-M12 Zubehör: Ausbläser UPM AB, Setzwerkzeug USA-SWZ

Der Upat Einschlaganker USA A4 ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in der Ausführung aus nicht rostendem Stahl, ist besonders geeignet für die Befestigung im Außenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA A4 bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet.

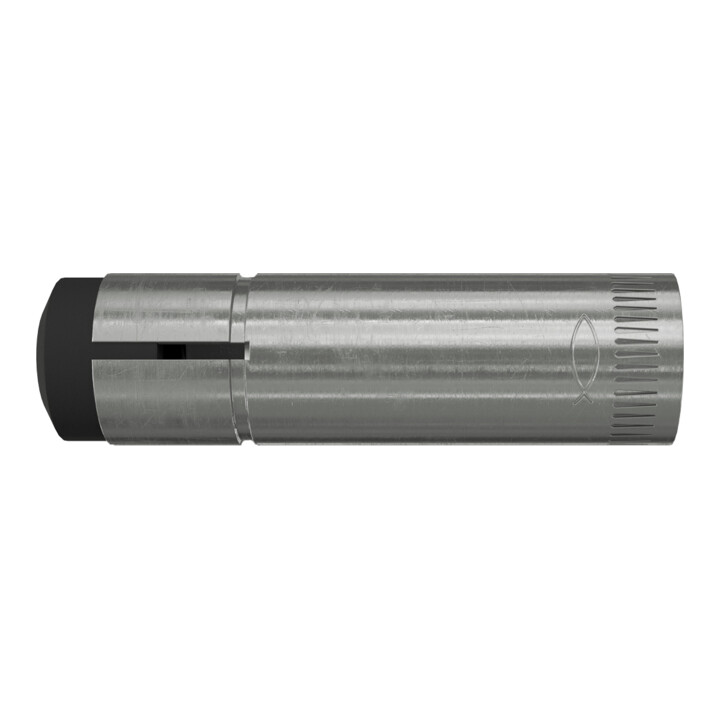

Der fischer ZYKON-Einschlaganker FZEA II ist ein Innengewindeanker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der zeitsparenden Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZED Plus wird die Spreizhülse durch das Einschlagen des innen liegenden Spreizstifts über den Konus getrieben. Dieser füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Einschlaganker FZEA II ist für Einzelbefestigungen von Rohrleitungen, Kabeltrassen und Lüftungsanlagen im Außenbereich in gerissenem Beton geeignet.

Der fischer ZYKON-Einschlaganker FZEA II ist ein Innengewindeanker aus hochkorrosionsbeständigem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der zeitsparenden Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZED Plus wird die Spreizhülse durch das Einschlagen des innen liegenden Spreizstifts über den Konus getrieben. Dieser füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Einschlaganker FZEA II ist für Einzelbefestigungen von Schildern, Konsolen und Kabeltrassen in hochkorrosiver Atmosphäre geeignet.

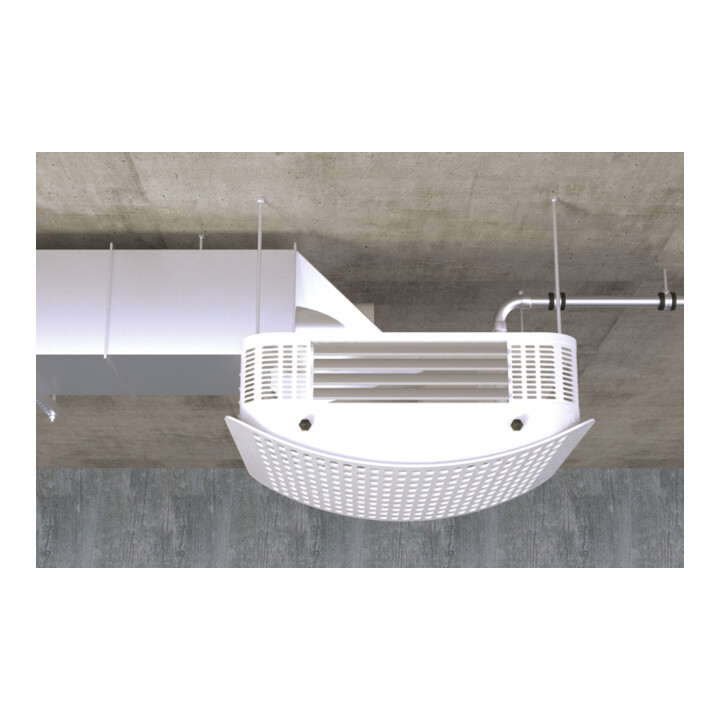

Der fischer ZYKON-Einschlaganker FZEA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der zeitsparenden Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZED Plus wird die Spreizhülse durch das Einschlagen des innen liegenden Spreizstifts über den Konus getrieben. Dieser füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Einschlaganker FZEA II ist für Einzelbefestigungen von Rohrleitungen, abgehängten Decken und Sprinkleranlagen im Innenbereich in gerissenem Beton geeignet.

• Einschlaganker mit ZYKON-Hinterschnitttechnik für die Einzelbefestigung in gerissenem und ungerissenem Beton.
• Die Kombination aus Einschlag- und ZYKON-Hinterschnittanker ermöglicht die Einzelbefestigung in gerissenem Beton.
• Die spezielle ZYKON-Hinterschnitttechnik reduziert die Setzenergie für eine kräfteschonende Montage.
• Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
• Die beim Verspreizen des Ankers aufgebrachte Prägung sichert die einfache Kontrolle der Verankerung.
• Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.

Anwendungsgebiete:

• Der FZEA II ist für die Vorsteckmontage geeignet.
• Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
• Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse durch das Eintreiben des innen liegenden Spreizstiftes mit dem Setzwerkzeug FZED Plus aufgespreizt und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
